infrastruktur für die medizin.
sorgfältig abgestimmt.
stationen, op, bildgebung, herzkatheter. elektro- und gebäudetechnik für kliniken.
Seit Jahrzehnten bauen wir die elektrische Infrastruktur großer Kliniken: von der Station bis zum OP, vom medizinischen IT-System bis zur Vorbereitung für MRT und Herzkatheter.
projekt besprechenL03 / DER RÖNTGENBLICKPRINZIPDARSTELLUNG
was hinter der
wand passiert.
Ein OP und ein MRT-Raum. Ziehen Sie den Regler und schauen Sie hinter Wand und Decke.
raumlicht über knx
Prinzipdarstellung. Keine reale Klinik, keine Ausführungsplanung, keine Gerätemarke.
ihr nutzen
Für Klinikbetreiber, technische Leitungen, Fachplaner und Projektverantwortliche bei Umbau, Erweiterung und neuer medizinischer Nutzung.direkter draht zum hersteller.
Vorgaben für Großgeräte klären wir selbst mit dem Gerätehersteller.
komplex ist unser normalfall.
IT-Systeme, Sicherheitsstrom und Großgeräte gehören zu unserem Alltag.
gruppe 2 heißt: kein ausfall.
In OP und Intensiv versorgen medizinische IT-Systeme die Geräte. Ein erster Fehler wird gemeldet, aber nichts schaltet ab.
vertiefung: anwendungsgruppen und it-system
DIN VDE 0100-710 teilt medizinisch genutzte Räume in Anwendungsgruppen ein: von Gruppe 0 ohne Geräte am Patienten bis Gruppe 2, wo ein Ausfall Leben gefährden kann, etwa OP, Intensiv oder Herzkatheterlabor.
In Gruppe 2 speist ein Trenntransformator ein Netz ohne Erdverbindung. Ein erster Isolationsfehler löst keine Sicherung aus; die Isolationsüberwachung meldet ihn, damit er behoben wird. Dazu kommen zusätzlicher Potentialausgleich und die Anbindung an die Sicherheitsstromversorgung. Wir installieren und prüfen alles davon.

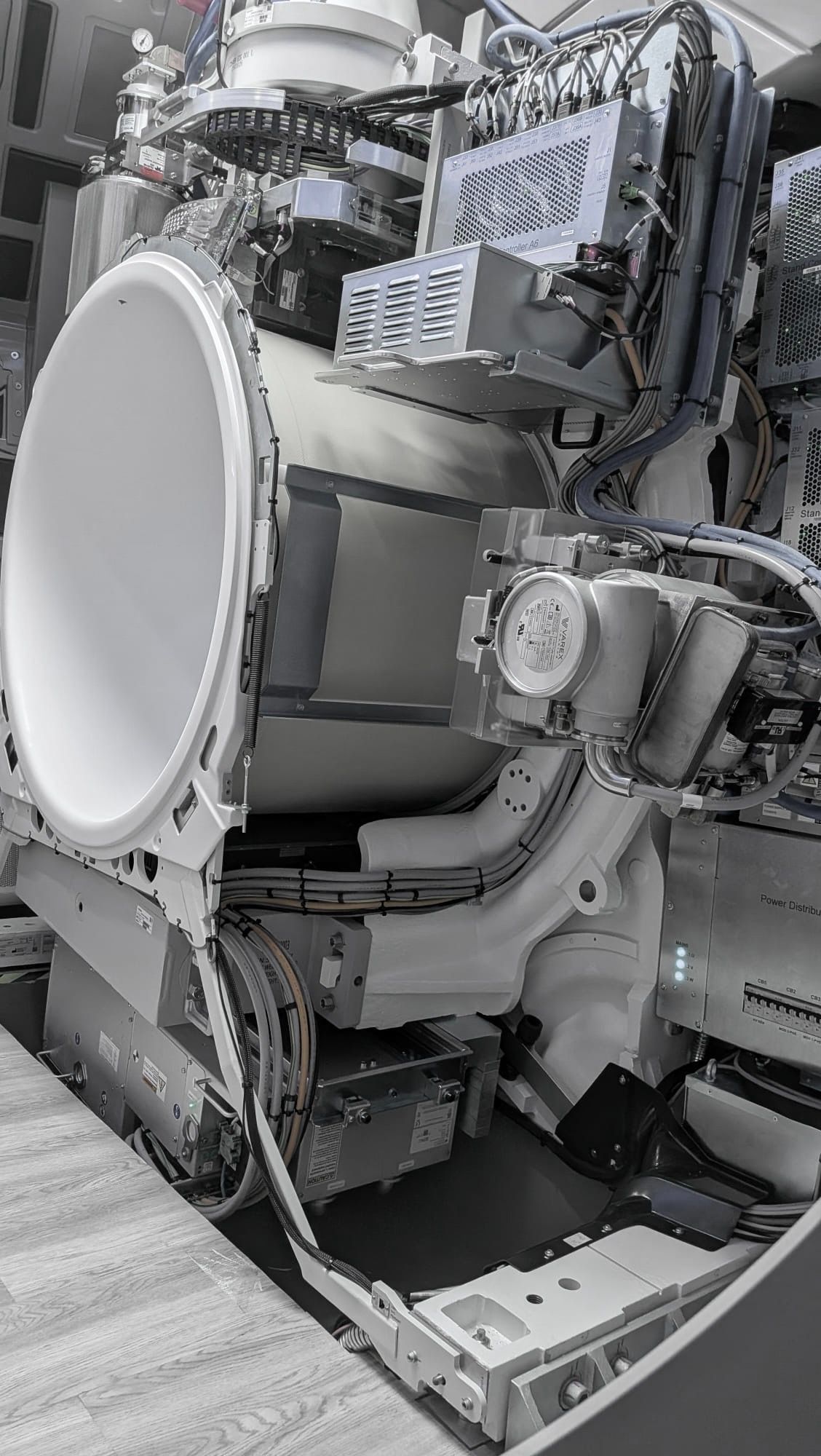

mrt, ct, herzkatheter: wir sprechen direkt mit dem hersteller.
Großgeräte bringen genaue Vorgaben mit. Wir klären sie direkt mit Hersteller und Schirmbauer und bereiten Raum, Versorgung und Anbindung termingerecht vor. Ihre technische Leitung muss nicht vermitteln.
vertiefung: was zur vorbereitung gehört
Anschlussleistung, Absicherung, Leitungswege, Potentialausgleich, Datenanbindung, Platz für Technikschränke: Wir setzen die Herstellervorgaben gemeinsam mit Planung und Betreiber um.
Im MRT kommt die HF-Kabine dazu. Jede Leitung führt gefiltert über die Filterplatte in den Raum, Glasfaser über Wellenleiter, und innerhalb der 5-Gauß-Linie sind nur nicht ferromagnetische Materialien zulässig.
Gerät, Abschirmung und Zulassung liegen beim Hersteller und Schirmbauer. Diese Grenze halten wir in jedem Projekt schriftlich fest.
stationen mit knx.
Licht, Beschattung, Heizung und Lüftung aller Zimmer laufen über KNX, zentral steuerbar und im Zimmer einfach bedienbar.
vertiefung: knx auf station und im op
Nachtlicht für Kontrollgänge, Beschattung nach Sonnenstand, Heizung und Lüftung je Zimmer: Mit KNX greifen die Gewerke einer Station ineinander. Im OP ruft ein Taster Lichtszenen für unterschiedliche Eingriffe auf, etwa gedimmtes Raumlicht für die Endoskopie. Die OP-Leuchte selbst ist ein Medizingerät mit eigenem Bedienteil.
vom hauptverteiler bis zur steckdose.
Gebäudehauptverteilung, Sicherheitsstrom, Potentialausgleich und Installation aller Art: Alles, was im Haus Strom führt, liegt bei uns in einer Verantwortung.
vertiefung: prüfung und dokumentation
Medizinisch genutzte Bereiche werden vor der Inbetriebnahme und danach wiederkehrend geprüft, unter anderem Isolationsüberwachung, Umschaltung auf die Sicherheitsstromversorgung und Potentialausgleich. Wir übernehmen diese Prüfungen und liefern die Unterlagen passend zur Dokumentation des Hauses. Patientendaten und vertrauliche Objektinformationen sind nie Teil unserer öffentlichen Darstellung.
SO ARBEITEN WIRL03 / IN DREI SCHRITTEN
sie haben einen
ansprechpartner.
Planung, Hersteller, Haustechnik und Station: Wir halten die Fäden zusammen, damit sich Ihre technische Leitung auf den Betrieb konzentrieren kann.
- 01
vorgaben bündeln.
Herstellerangaben, Planung und Anforderungen des Hauses an einem Tisch.
- 02
im laufenden betrieb bauen.
Abschnittsweise, abgestimmt mit Station und Haustechnik.
- 03
dokumentiert übergeben.
Mit Prüfprotokollen nach DIN VDE 0100-710 und vollständigen Unterlagen.
EINBLICK / AUS DER PRAXIS

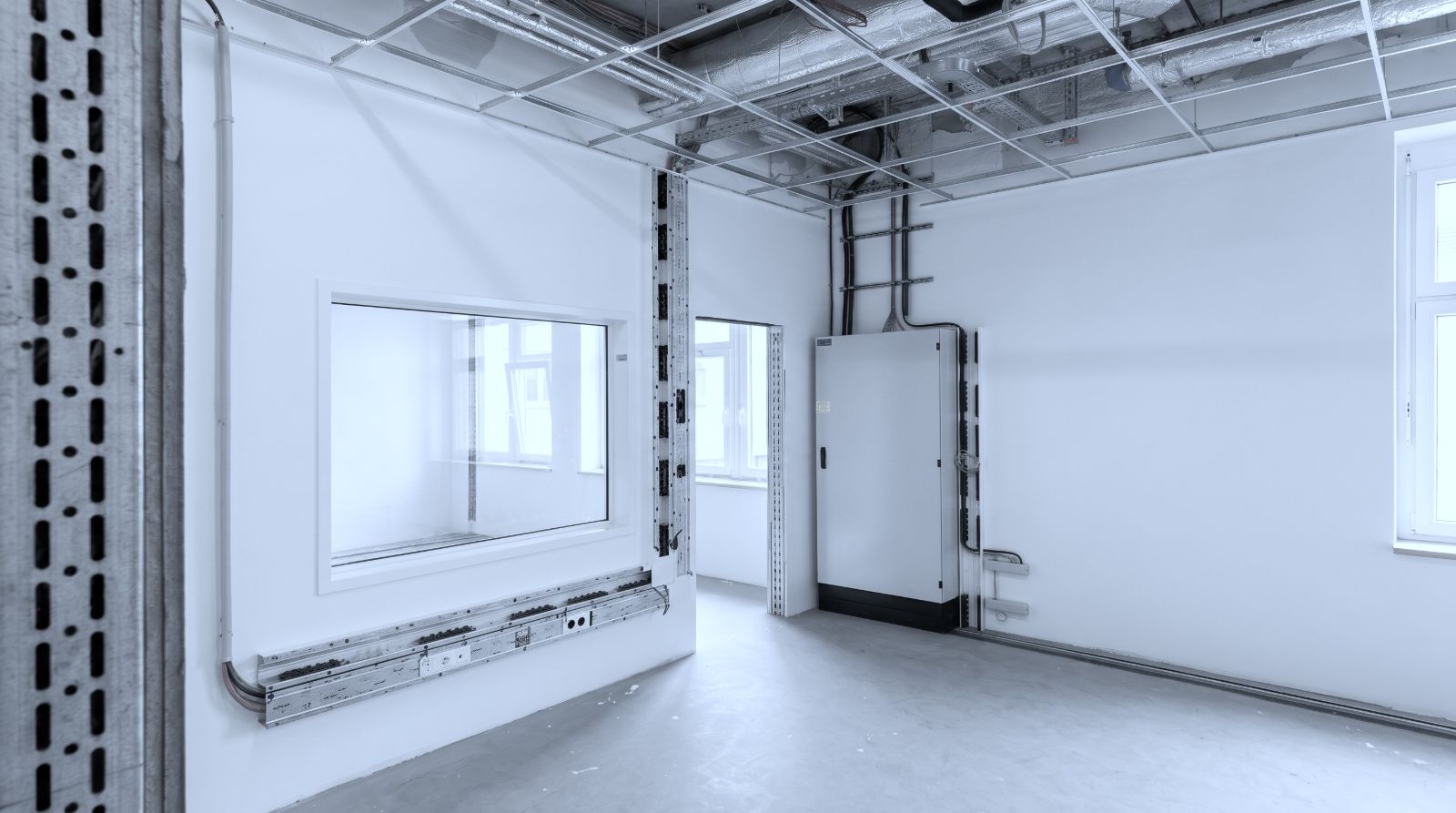

Bevor die Decke schließt, liegt die Infrastruktur offen: Trassen, Unterverteilung und Anschlusspunkte, abgestimmt auf die spätere Nutzung des Raums.
fragen.
klar beantwortet.
installiert gerhards medizinische geräte?
Nein. Wir bereiten die Infrastruktur vor und stimmen sie mit dem Hersteller ab. Gerät, Installation und Zulassung liegen beim Hersteller.
arbeiten sie auch im laufenden betrieb?
Ja, das ist in Kliniken der Normalfall. Bauabschnitte, Zeiten und Zugänge stimmen wir mit Station und Haustechnik ab.
warum stehen hier keine kliniknamen?
Referenzen nennen wir nur mit Freigabe der Häuser. Gern berichten wir im persönlichen Gespräch über vergleichbare Projekte.
